在两个元素或关键点之间放置尺寸

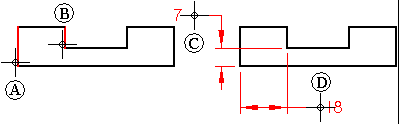

在单击您想要标注其间距的两个元素之后 (A, B)，尺寸的方位会随着光标位置的变化而变化 (C, D)。

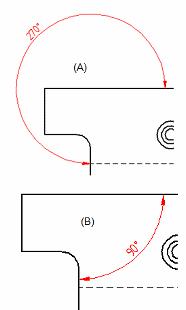

对于“夹角”命令尺寸，可以使用“尺寸”命令条的“优角-劣角”选项 来放置尺寸：

• 作为优角或劣角（设置后）。

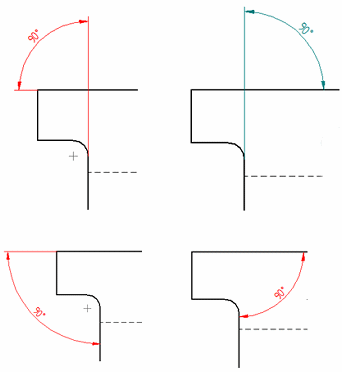

• 或者在四个象限的一个中（清除后）。



在放置若干个尺寸之后，如果要对附加尺寸使用其他原点元素，则右键单击以从头开始。

如果设置了“智能草图交点”选项，并且您选择了“间距”，则可以放置测量离两个元素的交点的距离的从动尺寸。要放置到交点的驱动尺寸，必须先使用“点”命令在此处创建一个物理点。请参见放置到交点的驱动尺寸。

在放置角度尺寸时，可以结合使用“夹角”命令和“水平/竖直”方位选项。

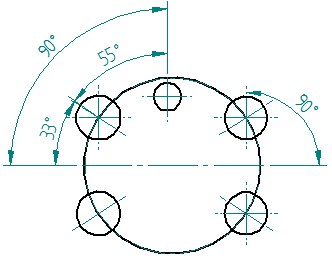

• 在中心线与中心标记线之间。

• 在两根中心标记线之间。

• 使用螺栓孔圆线。

在“工程图”中拖动尺寸时，当尺寸文本靠近尺寸线时，尺寸文本将对齐到中心。
