放置倒斜角尺寸
-
选择“倒斜角尺寸”命令
。 -
单击用作尺寸基线的线性元素。
此元素是倒斜角尺寸中的竖直轴。
-
单击第二个线性元素，即倒斜角线，作为要测量的线。
此元素与相对于第一个元素的水平轴之间的夹角确定了倒斜角尺寸中的第二个值。
-
将光标移到要放置尺寸的位置。
尺寸会以动态方式跟随光标的移动。
-
单击以放置尺寸。
提示:
-
另外，可以使用两个关键点放置倒斜角尺寸，方法是：
-
选择尺寸基线。
-
单击关键点以从其测量倒斜角时，按 Shift 键。
-
单击要测量的第二个关键点。
-
-

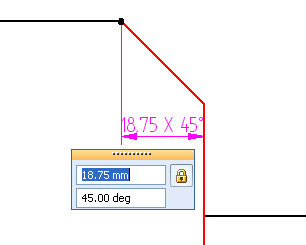

要覆盖倒斜角尺寸值，单击尺寸文本。尺寸值编辑对话框显示当前值。可以在上框中更改线性值，在下框中更改角度值。
覆盖值时，尺寸中会显示不成比例的下划线符号。
-
要对平行和垂直倒斜角尺寸使用 45 度倾斜的字符，则在“文本”选项卡（“尺寸样式”和“尺寸属性”）上设置“使用 45 度倾斜的字符”选项。
-
要指定小写 x 作为乘号，则设置“文本”选项卡上的“使用小写乘号 "x"”选项。
