零件到钣金选项对话框

指定您正在构造的特征的折弯半径值。

使用默认值

使用在“选项”对话框上指定的默认值。

在使用“封闭”选项封闭所选角或使用“重叠”选项重叠所选角时，请指定两个面之间的间隙。间隙距离不能为负，也不能大于材料厚度。

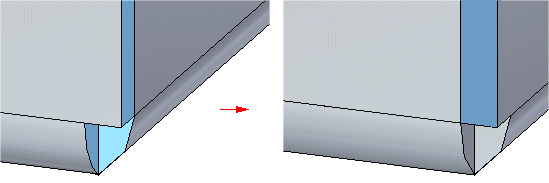

封闭所选角。

重叠所选角。

反转重叠的弯边。此选项仅对重叠拐角可用。

指定计算重叠距离所用的百分比。输入的值将重叠距离计算为全局材料厚度的百分比。

指定想要对弯边曲面应用的处理。可以不应用处理，

处理类型	示例
无处理
开放处理、
封闭处理、
圆形除料处理、
U 型处理、 注释: 该处理选项仅在替代拐角参数时可用。
V 型处理 注释: 该处理选项仅在替代拐角参数时可用。
正方形处理 注释: 该处理选项仅在替代拐角参数时可用。
斜接处理 注释: 该处理选项仅在替代拐角参数时可用。

指定圆形除料、U 形除料或 V 形除料的直径。

指定圆形除料、正方形除料、U 形除料或 V 形除料的偏置。

指定正方形除料的宽度。

指定 V 形除料的角度。

指定折弯止裂口的内角是正方形的。

指定折弯止裂口的内角是圆形的。

指定折弯止裂口的深度。

指定折弯止裂口的宽度。

指定折弯的中性因子。

保留输入模型的设计体。

从选定的面中移除内环。

选中后，内环不会出现在钣金件中。

取消选中后，零件模型的环将出现在钣金件中。

起动命令时显示此对话框。

在对话框中重置值。

应用对话框中指定的更改。
