练习：使用解决方案管理器（场景 3）

使用解决方案管理器（场景 3）

在 Y 方向上将红色面延伸 20 mm。黄色面与红色面共面。黄色面应保持固定。在本编辑场景中，此解决方案不会失败。您只想更改解决方案。

单击此处下载练习文件。

启动练习：使用解决方案管理器（场景 3）。

打开零件文件

• 打开 solution_manager_scenario3.par。

恢复设计意图设置

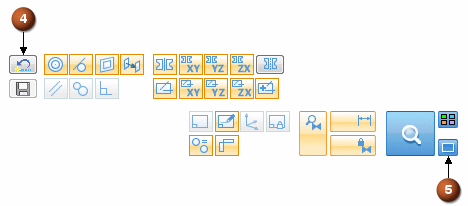

1. 在“高级设计意图”面板上，单击恢复按钮 (4) 来恢复默认设置。不应选中自动预览 (5)。

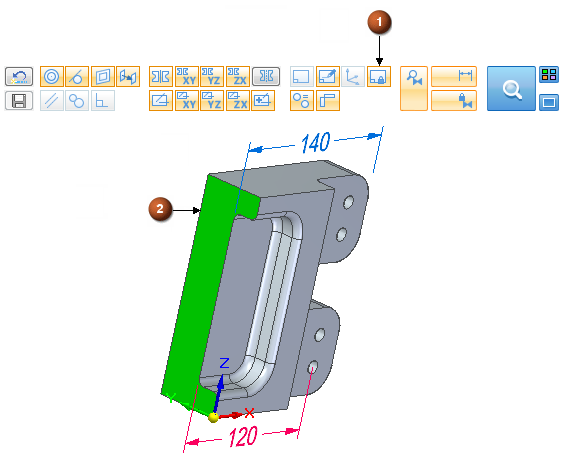

2. 对于本练习，打开锁定到基本参考 (1) 设计意图。这会将面 (2) 锁定到 YZ 参考平面。



定义选择集

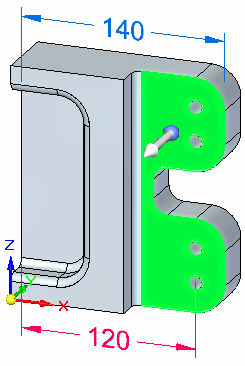

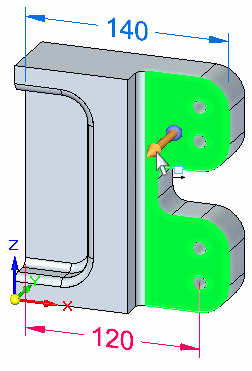

1. 选择所示的面。



2. 通过单击轴启动同步编辑。

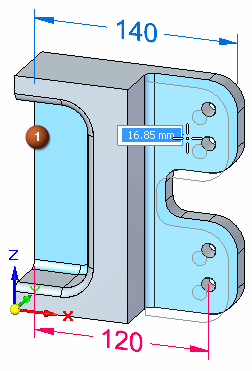

3. 当移动光标时，注意到后平面 (1) 也随之移动，因为它与选定面共面。



   按 Ctrl+E 或单击放大镜图标进入解决方案管理器。

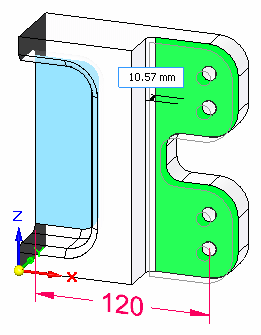

观察图形反馈

请注意，只有两个面参与编辑。

变更解决方案

在此场景中有四种方法可用来变更解决方案。

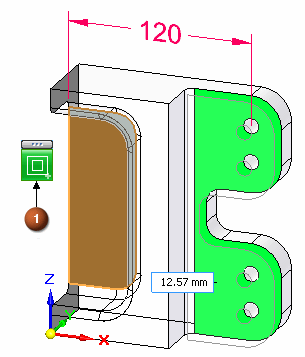

• 右键单击蓝色面。在关系资源板上，单击共面关系 (1)。

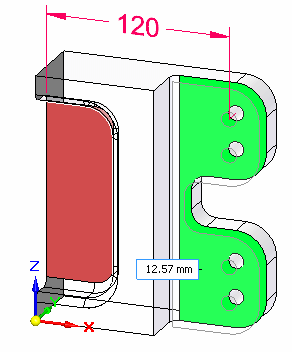

• 单击蓝色面。此操作会将面与解决方案隔离。隔离的面会变成红色。



• 在“高级设计意图”面板上，关闭“共面”规则。这会将蓝色面与解决方案隔离开。



  注释:

  请注意，此方法会导致模型中的所有共面的面无法参与解决方案。

• 在“高级设计意图”面板上，单击“暂停设计意图设置”按钮。此时蓝色面不会被组织到解决方案中。



  注释:

  请注意，此方法会导致模型中的所有关系在解决方案中被忽略。

1. 选择所提到的任一方法。单击解决方案管理器复选标记按钮。

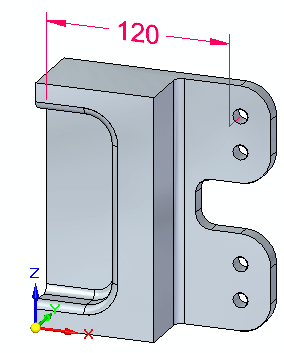

2. 在动态编辑框中键入 20，然后按 Enter。按 Esc 键清除选择集。



---
