练习：构造支架

构造支架

在本练习中，将构造一个实体模型并创建孔、倒斜角和阵列特征。

启动练习：构造支架。

打开新的零件文件

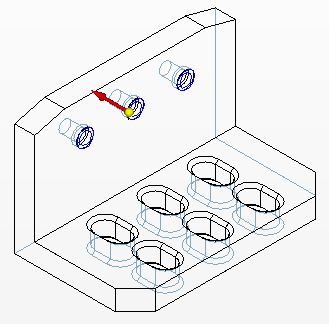

目标

构造基本特征

创建 L 形拉伸作为基本特征。在后续步骤中，使用其他特征创建最终零件。

1. 选择拉伸命令。

2. 打开基本参考平面的显示。

3. 将创建自选项设置为重合平面，并选择所示的参考平面。



4. 隐藏所有参考平面。

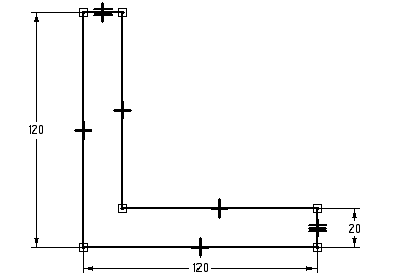

5. 绘制轮廓。



6. 如上所示，使用相等关系使两条较短的直线彼此相等。

7. 选择关闭草图以完成轮廓。

8. 在命令条上，单击对称延伸按钮。在距离字段中键入 200，然后按 Enter 键。

9. 适合视图。

10. 单击完成。



添加倒斜角特征

向基本特征中添加倒斜角处理特征。

1. 在实体组的倒圆列表中，选择倒斜角命令。

2. 如图所示，选择零件前面的两条短竖直边。



3. 在命令条上的倒角深度字段中键入 20，然后单击接受按钮。

4. 单击完成。



添加倒斜角特征

更改倒角选项设置并添加具有某一角度和深度的另一组倒角。

1. 选择倒斜角命令。

2. 在命令条上，单击倒斜角选项按钮。单击角度和深度选项，然后单击确定。

3. 请注意，在设置角度和深度选项后，命令条将多出选择面步骤。

4. 选择顶面，然后在命令条上单击接受按钮。



5. 选择顶面每端的短边。



6. 在倒角深度字段中键入 30，在角度字段中键入 15。

7. 单击接受按钮应用这些值。



8. 单击完成。

9. 将文件另存为 angle.par。

构造除料

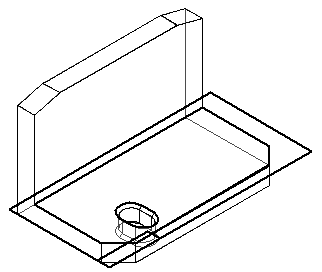

在所示的前水平面上构造除料。

1. 选择剪切命令。

2. 选择所示的水平面，以定义参考平面。



3. 绘制轮廓。使用直线命令并在直线和圆弧模式之间切换。



4. 选择关闭草图。

5. 在命令条上，单击穿过下一个选项，并定位光标以向下投影除料。



6. 单击完成。

添加倒斜角

向在上一步中构造的除料中添加倒斜角。

1. 选择倒斜角命令。

2. 在命令条上，将倒斜角设置更改为深度相等。

3. 选择除料的顶部和底部边。



4. 在倒角深度框中键入 3，然后单击接受按钮。

5. 单击完成。



阵列特征

对除料和倒斜角进行阵列操作。由于除料是倒斜角的父特征，因此必须用倒斜角对除料进行阵列操作。

1. 选择阵列命令并在命令条上单击智能选项。

2. 在路径查找器中，选择“除料 1”和“倒斜角 3”作为要阵列化的特征。单击接受按钮。



3. 选择要放置阵列的参考平面。使用用于除料特征的同一轮廓平面。



4. 在特征组中，单击矩形阵列命令。

5. 将“阵列类型”设置为固定。将 X 计数设置为 3，将 Y 计数设置为 2。键入 50 作为 X 向间距，键入 45 作为 Y 向间距。按 Enter 键。

6. 单击除料底部的圆弧的中心，以定义阵列轮廓的起点 (1)，然后将定义阵列的矩形定位在右上方 (2)。



7. 选择关闭草图。



8. 单击完成以完成特征。

9. 保存文件。

添加孔特征

向零件的竖直前面添加孔。

1. 选择孔命令。

2. 如图所示，选择支架的前竖直面。

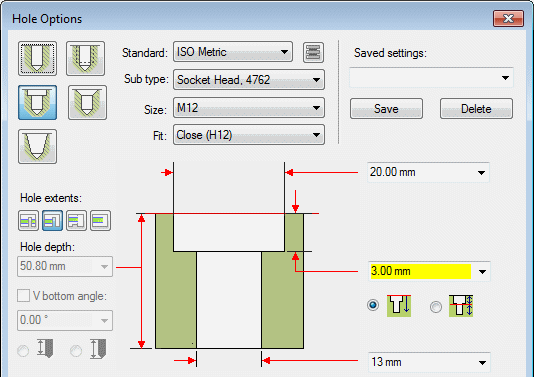

3. 单击孔选项按钮并设置所示选项，然后单击确定。

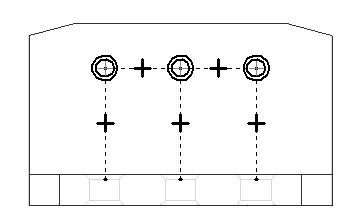

4. 在每个槽上方居中放置孔。如图所示对齐孔。

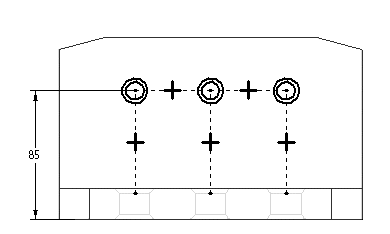

5. 如图所示，对孔的位置标注尺寸。





6. 选择关闭草图。

7. 指定图中所示的延伸方向。



8. 单击完成。

9. 保存并关闭此文件。本练习到此结束。

总结

在本练习中，您学习了如何创建倒斜角特征以及包含多个特征的阵列。您使用了孔命令在支架中创建沉头孔。

• 单击本练习窗口右上角的关闭按钮。

---
