练习：创建顺序建模特征
创建顺序建模特征
本练习将指导您完成创建顺序建模特征的过程。学习如何在建模环境之间切换。
启动练习：创建顺序建模特征。
创建新零件文档
-
启动 QY CAD 2022。
-
单击应用程序→设置→选项→助手。
-
在助手页面上的使用此环境启动零件和钣金文档：下方，单击顺序建模按钮。单击确定。
-
单击应用程序按钮
。 -
在应用程序菜单上，单击新建→新建。
-
从标准模板列表中，选择 ISO 公制，然后选择 iso metric part.par。
创建新零件文档时，可以控制要用于开始建模的环境。应用程序→设置→选项→助手页提供了可在同步建模或顺序建模环境中启动的设置。默认设置为同步建模环境。
只包含同步建模元素的现有文件将在同步建模环境中打开。只包含顺序建模元素或同时包含顺序建模元素和同步建模元素的现有文件将在顺序建模环境中打开。
创建顺序基本特征
-

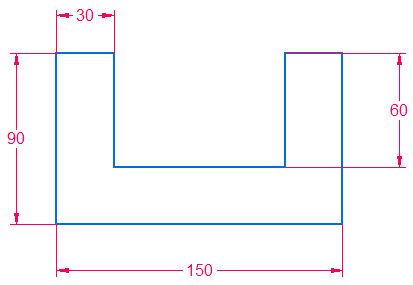

使用所示横截面创建拉伸。在 100 mm 距离处对称延伸。
创建顺序剪切特征
-
使用所示横截面创建剪切。延伸至贯通。
过渡到同步建模环境
可通过三种方法过渡到另一环境。
-
在路径查找器或建模窗口中右键单击，并选择过渡到同步建模（或过渡到顺序建模）。
-
在工具选项卡→模型组中，单击要过渡到的环境。
-
如果两种环境均存在，则在路径查找器中单击环境条以进行过渡。
仅当环境中存在特征时，该环境条才可供选择。
-
使用所选方法过渡到同步建模环境。
请注意，不会显示顺序建模特征。如果不存在同步建模特征，则不会显示顺序建模特征。存在同步建模特征后，软件会以透明颜色显示顺序建模特征。在同步建模环境中，可使用快捷菜单命令全部显示→顺序建模体或全部隐藏→顺序建模体，打开或关闭顺序建模体的显示。
过渡到顺序建模环境
-
单击顺序建模环境条，重新过渡回“顺序建模”环境。
-
将文件另存为 ordered.par。
-
关闭文件。
总结
在本练习中，你已学会如何创建顺序建模特征。您还学习了如何在建模环境之间切换。
-
单击本练习窗口右上角的关闭按钮。
