练习：通过移动选择集修改零件


移动选择集以修改零件

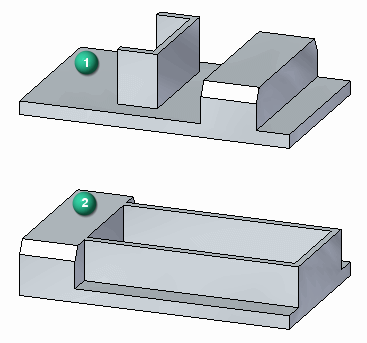

本练习将演示如何在单个操作中移动多个面。您会将零件 (1) 修改为零件 (2) 的形状。

单击此处下载练习文件。

启动练习：通过移动选择集修改零件。

注释:

如果使用的是 Internet Explorer 并且培训指南中不显示视频，单击工具选项卡（或齿轮图标）→兼容性视图设置，然后清除在兼容性视图中显示 Intranet 站点。

打开练习文件
选择要移动的特征

    移动拉伸特征到零件的另一端。

  1. 要选择待移动的特征，首先选定所示的面。

    此时，只有选定的面可以移动。

  2. 激活选择管理器模式。

  3. 选择所示的面。

  4. 在选择管理器菜单上，选择集。这样就可以找到任何包含选定面的集。

  5. 快速选取会显示找到的集。单击快速选取中列出的“拉伸”条目。

  6. 按空格键退出选择管理器模式。

  7. 所选拉伸特征将参与移动操作。

移动特征

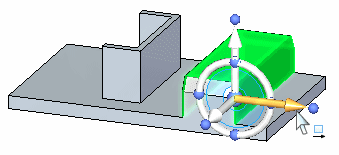

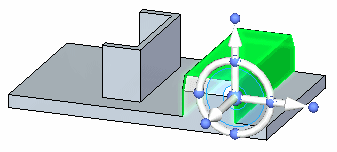

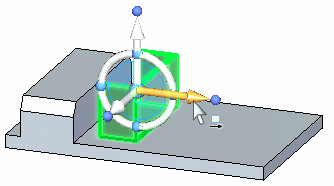

  1. 单击方向盘上的轴，将特征移动到槽形特征的另一侧。

  2. 移动特征到近似位置，然后单击。移动起点是图形手柄上的原点。

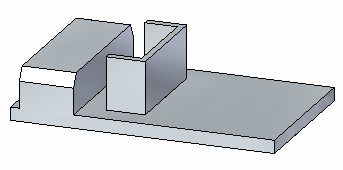

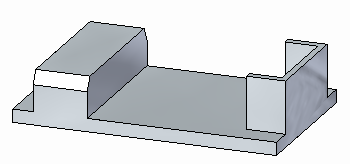

  3. 移动完成。按 Esc 键清除选择集。

选择槽形特征

  1. 激活选择管理器模式。

  2. 选择所示的面。

  3. 在选择管理器菜单上，选择识别→肋板/凸台。

    集选项在这里仍然起作用。

  4. 按空格键退出选择管理器模式。

移动槽形特征
延伸槽形特征的支线

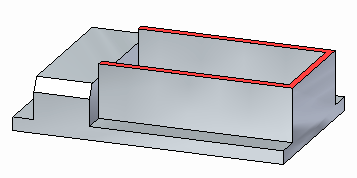

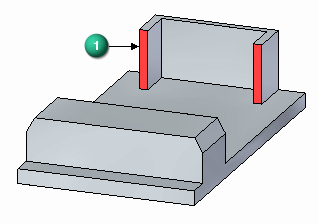

  1. 选择所示的面 (1)。

    注释:

    由于两个红色面是共面的，因此它们将一起移动。设计意图面板识别共面关系，并允许您控制这些面之间的关系。

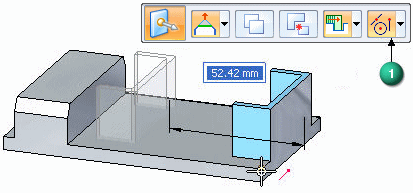

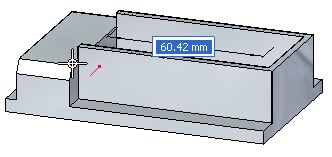

  2. 移动面到拉伸特征的末端，如图所示。使用关键点以定义距离。

移动槽形特征的顶面

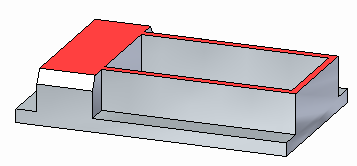

  1. 选择顶面。

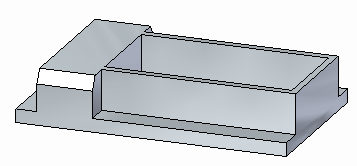

  2. 移动顶面到拉伸特征的顶部。

移动拉伸特征到零件的末端

  1. 选择拉伸特征。

    注释:

    可以从路径查找器、快速选取中选择拉伸，或使用选择管理器选择拉伸。请确保选择显示的拉伸。

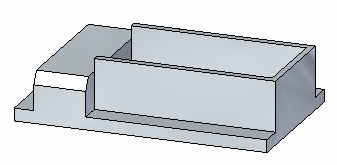

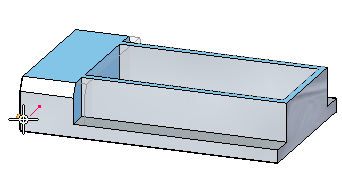

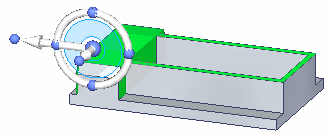

  2. 移动选择集到零件的末端。

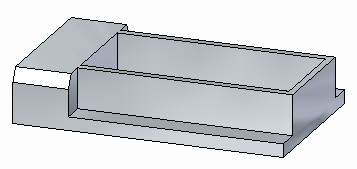

  3. 本练习到此结束。退出文件而不保存。

总结

在本练习中，您已学会如何为移动操作创建选择集。
