练习：移动和旋转面

移动和旋转面

本练习将指导您完成移动和旋转面的过程，以强化练习 3D 方向盘的使用。

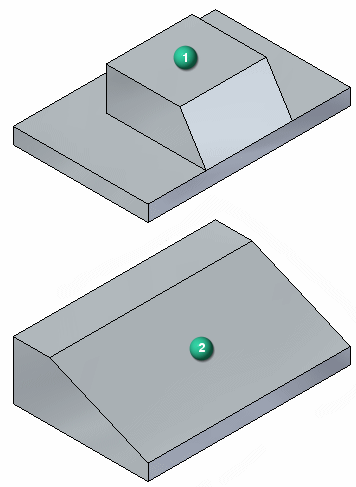

将零件 (1) 的形状改为修改的零件 (2)。

单击此处下载练习文件。

启动练习：移动和旋转面。

打开练习文件

• 打开 move_01.par。

移动面

移动凸台的背面，距离由底部基体背面上的顶点确定。

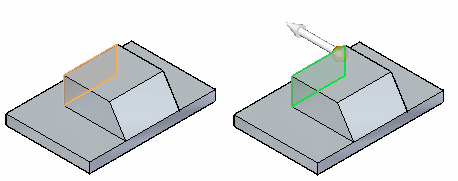

1. 选择所示的面。如有必要，使用快速选取。

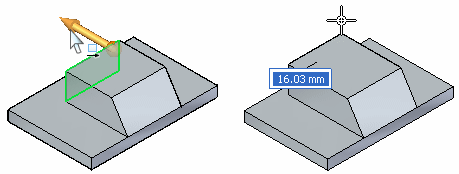

2. 单击轴以启动移动命令。单击轴可定义移动的方向矢量。完成移动所需的只在于移动的距离。

   选定的面与光标相连，随光标的移动而动态移动。

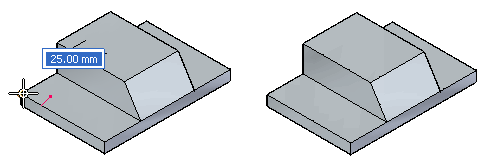

3. 使用关键点定位定义移至距离。在移动命令条上，选择所有关键点选项。



4. 将光标移动到显示的拐角上方，然后在显示端点时单击。

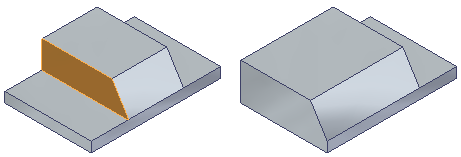

5. 按 Esc 键，结束移动命令。

移动面

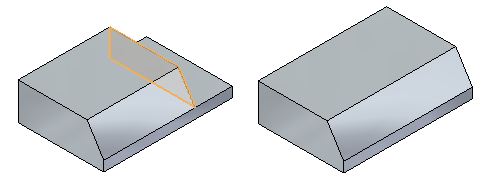

• 移动凸台的侧面，距离由底部基体侧面上的顶点确定。





旋转面

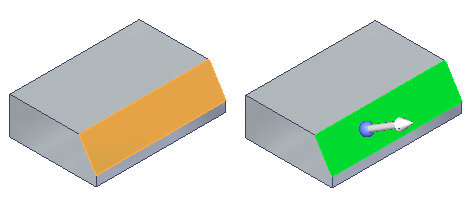

1. 选择有角度的面。



2. 要旋转选定的面，请定义旋转轴。将方向盘原点拖动到所示的边。垂直轴必须位于该面旋转所围绕的边上。

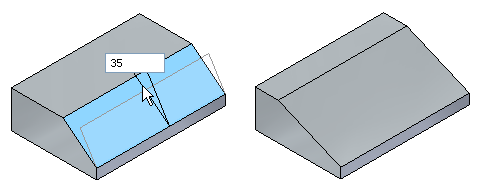

3. 单击方向盘环面，开始旋转。光标移动过程中，旋转角度会跟踪光标。在动态编辑框中键入 35 以定义旋转角度。



4. 按 Esc 键，结束该命令。

5. 本练习到此结束。退出文件而不保存。

总结

在本练习中，您已学会如何移动和旋转面。您可以通过拖动并单击、键入距离或者使用关键点来定义要移动的距离。要旋转一个面，请在要围绕其旋转的边上定位方向盘的垂直轴。单击环面并移动光标以定义旋转角度，或在动态编辑框中键入旋转角度。

• 单击本练习窗口右上角的关闭按钮。

---
