显示装配

下面列出了与显示装配相关的活动：

• QY CAD 支持为装配创建爆炸图。可以使用在“装配”环境中定义的爆炸图在“工程图”环境中创建爆炸装配图纸。此外还可以为爆炸装配创建演示级质量的渲染和动画（有关详细信息，请参见创建装配爆炸图）。


• QY CAD 支持为装配创建动画演示。装配动画能够将零件如何被组成完整装配的过程展示出来，可帮助您进行机制的运动研究、以及向供货商或顾客展示（有关更多信息，请参见创建装配动画）。可以使用 KeyShot 创建高质量、完全渲染的动画（有关更多信息，请参见KeyShot 渲染和使用 KeyShot 创建动画的工作流）。

• 有关使用电动机和模拟来可视化和验证装配的更多信息，请参见验证装配。

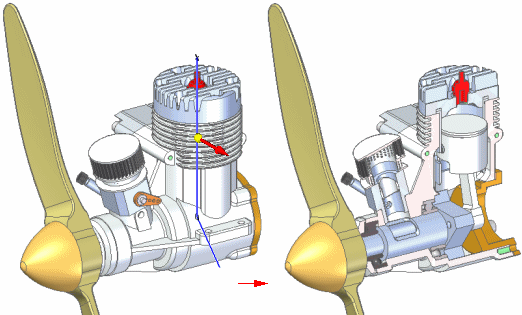

• QY CAD 还支持模拟从模型中切除材料以查看内部特征。这称作 3D 剖视图。可以在“装配”环境、“零件”环境和“钣金”环境中使用剖面命令来创建 3D 剖视图（有关更多信息，请参见模型的 3D 剖视图）。


可以在路径查找器或装配的图形窗口中右键单击零件、管道、框架和端部封盖等对象，并使用抑制和取消抑制命令抑制或取消抑制选定对象。

抑制部件时，该对象的任何关系都将被抑制，并且在路径查找器中显示为不可用。 取消抑制部件时，关系将恢复。

如果抑制子装配，则与该子装配关联的所有零件均受到抑制。 不能抑制子装配中的个别零件事例。

抑制部件后，可以在路径查找器中右键单击装配并从菜单中选择移除抑制的部件以从路径查找器中移除抑制的部件。

抑制部件后，可以在路径查找器中右键单击装配并选择保留抑制的部件以在路径查找器中保留抑制的部件。

可以使用添加抑制变量命令以抑制部件。 该命令将变量添加到变量表。
