在 Teamcenter 管理的环境中使用装配族
在 Teamcenter 管理的环境中集成装配族，使用户能够在 QY CAD 中创建产品变量并将那些成员保存到 Teamcenter，供下游消费者使用。
发布装配族成员时，它们在 Teamcenter 中被赋予唯一的标识。成员发布后，Teamcenter 中会创建各个零组件，这些零组件由不重复的零组件 ID、版本和名称加以标识。使用备选装配表→发布成员
命令可将装配族成员发布到 Teamcenter。您可以同时发布所有成员，逐个发布成员，或选择不发布成员。通过发布成员，可以确保 BOM 精度，形成一致的可视化，并生成外观正确的预览。
已发布成员的特性
每个已发布成员都会保存到其各自的对象中。已发布成员：
-
可通过能与主属性表进行区分的零组件类型进行定义。
-
自身具有可参与属性同步的属性集。
-
可以利用命名规则和多字段键 (MFK)。
可以使用 Teamcenter 首选项 SEEC_Property_AssemblyFamilyMember_Name 指定发布新装配族成员时用于生成零组件名称初值的阵列。默认情况下，成员名称是 <主属性表的零组件名称>-<QY CAD 成员名称>。
有关详细信息，请参见 Teamcenter Integration for QY CAD (SEEC) 用户和管理员指南。
虽然每个已发布成员都创建了单独的零组件和版本，但它们相互补充并共同构成一个整体。
数据模型
关系 QY CAD 装配族主属性表将成员连接至主属性表。另一关系 QY CAD 装配族成员将主属性表连接至成员。要可视化 Teamcenter 胖客户端中的相关文档，需显示这些关系，然后在“我的 Teamcenter”中将其展开。
创建内容
要在 Teamcenter 管理的环境中使用装配族：
-
创建装配.
-
将装配转换为至少具有两个成员的 FOA。
-
使用成员前先确定成员名称。
-
发布成员，以在 Teamcenter 中创建各零组件。
-
将已发布成员用于设计或工程图。
当成员用在装配中或记录在工程图上后，不得对其重命名。因为对使用中的已发布成员重命名会导致断开链接。
修改内容
在打开具有已发布成员的装配族时，主属性表和所有已发布成员将由您签出。如果主属性表和所有成员无法使用写权限，系统将会发出通知，并且装配会以只读方式打开。
创建已发布装配族成员的工程图
在新建已发布装配族成员的工程图时，可以选择：
-
将新工程图保存到主属性表的版本。
在保存工程图时，会填充 FOA 主属性表的零组件 ID，并且保存的工程图会链接到 FOA 主属性表。
-
将新工程图保存到已发布成员版本。
在保存工程图时，会填充 FOA 成员的零组件 ID，并且保存的工程图会链接到 FOA 成员。
注释:另存为命令不会复制保存到已发布成员版本的工程图。要使用“另存为”复制工程图，将工程图保存至主属性表的版本或单独的零组件。
默认选项设置于 QY CAD 选项→管理→装配选项卡中。
按照定制命令功能区中的步骤操作，将相应命令保存至主模型和保存至成员添加到工程图环境的 Teamcenter 命令功能区中。
在 QY CAD 中创建新工作流程
使用新建工作流程命令创建新的工作流时，整个装配族会包括在工作流中，从而使它们可以一起发放。
修订已发布 FOA 成员
装配文件受管于装配族主属性表的零组件版本中。尽管已发布成员有其各自的零组件\版本，但装配族仍由单个文件表示。无法独立于主属性表修订单个成员。因此，当针对装配族运行工作流时，主属性表与所有成员都会参与工作流，并且会收到相同的状态，从而为发放和后续的修订准备装配族。
修订装配族时，整个族（主属性表和已发布成员）将包括在此版本中。尽管它们一起修订，但它们都具有独立属性，因此版本值可以不同。此行为在 QY CAD 和结构编辑器中相同。
为使用嵌套 FOA 的产品结构创建精确的 BOM
如果创建 FOA 成员使用另一 FOA 成员的产品结构，并且希望该结构具有精确的 BOM，从底部开始，打开 FOA 装配并将其发布到 Teamcenter。然后，打开下一个更高级别的装配及其成员，并发布它。继续此过程，直到所有 FOA 都已发布和保存。此过程会为成员新建一个零组件，并且使用之前发布的成员及其关联结构。
对已发布 FOA 成员使用另存为
另存为命令仅影响主属性表及其直接文档。成员不会复制到新零组件。

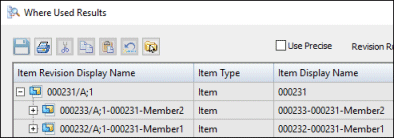

何处使用与已发布 FOA 成员
在 QY CAD 中处理装配族时，始终会打开 FOA 成员。但是，何处使用命令的结果会显示成员及其关联的主属性表。主属性表在结构的顶端显示，成员位于其下方。
有关其他信息，请参见结构编辑器中的装配族。
