关于匹配坐标系关系

在这一部分： 4.5.27.1. 使用匹配坐标系命令条 4.5.27.2. 创建“匹配坐标系”作为单一关系 4.5.27.3. 编辑“匹配坐标系”单一关系

（主页选项卡→装配组→匹配坐标系 ）

应用匹配坐标系关系在装配中定位零件，使待放置零件所用的基本坐标系或用户定义坐标系的 X、Y 和 Z 轴与装配中已有零件的坐标系的 x、y 和 z 轴相匹配。使用此命令的命令条选项，可以根据用户指定的坐标系平面（x-y 平面、y-z 平面或 x-z 平面）将坐标偏置定义为固定量、浮动量或受支持的指定移动范围（有关更多信息，请参见使用匹配坐标系命令条）。

此关系的作用高度取决于为构成关系的每一个零件实现的设计意图。如果在设计过程中仔细考虑了每一个零件的坐标平面对其装配方式的影响，那么应用此关系将有助于加快装配过程。可以选择与零件关联的任何坐标平面集以建立关系。 有关详细信息，请参见坐标系命令。

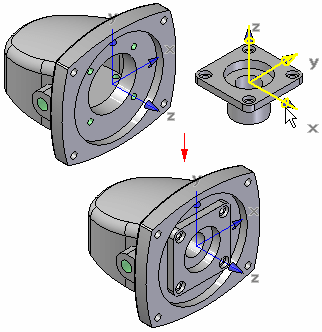

下图演示了已放置零件的 x、y 和 z 轴是如何与装配中已有零件的坐标相对齐的。通过应用三个平面对齐关系来让零件与各零件的三个坐标系平面相对齐。

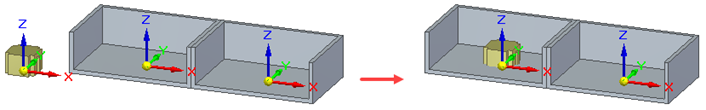

匹配坐标系单一关系

---
