练习：操控已爆炸装配中的飞行线

练习：操控已爆炸装配中的飞行线

概述

目标

修改具有爆炸图的装配的事件飞行线。

1. 打开装配 computer_speaker.asm，并使所有零件处于活动状态。

2. 在工具选项卡上的环境组中，选择 ERA 命令。



3. 在主页选项卡的配置组中，选择显示配置命令 。

4. 选择命名为爆炸的配置。单击应用，然后单击关闭。



   注释:

   此显示配置中的飞行线为事件飞行线。

使用拖动部件命令修改事件飞行线。

1. 选择拖动部件命令 。

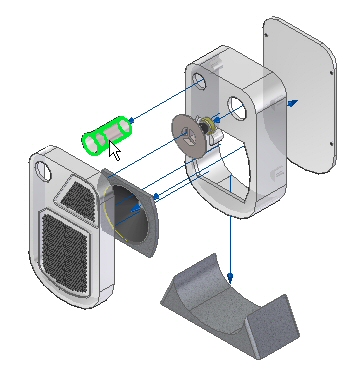

2. 如图所示，选择装配部件 woofer_tube1.par，然后选择接受。

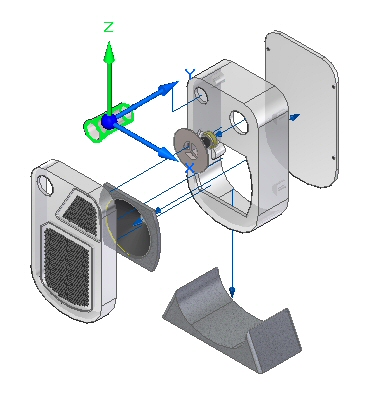

3. 选择 Z 轴并输入 50 mm 的距离值。

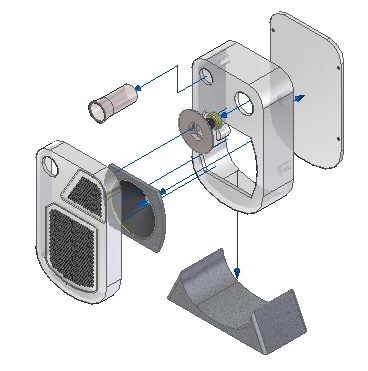

4. 单击选择工具，退出拖动命令。飞行线已被修改，如图所示。



重新定位事件飞行线。

1. 选择修改命令 。

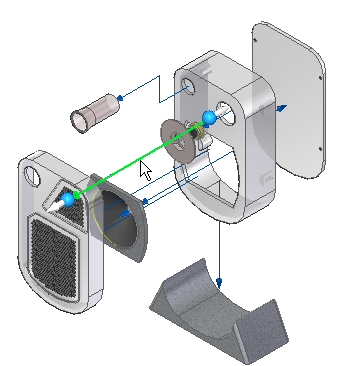

2. 选择显示的飞行线。



3. 单击显示的手柄。

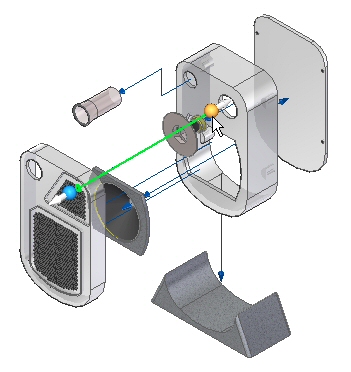

4. 选择所示直线段的终点。

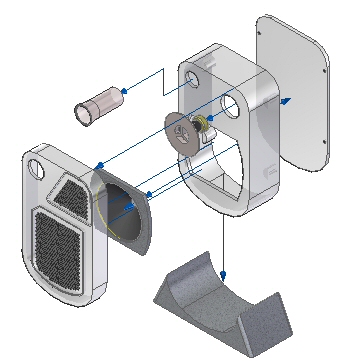

5. 飞行线将按所示方式移动。



6. 保存显示配置。



将事件飞行线转换为注释飞行线。

1. 观察爆炸路径查找器。事件飞行线不会显示在爆炸路径查找器中。



2. 选择放置命令。

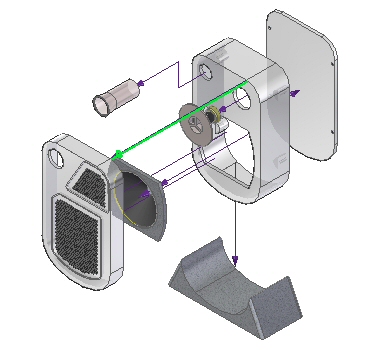

3. 观察爆炸路径查找器。事件飞行线已转换为注释飞行线。



   注释:

   事件飞行线并未丢失。它们存储并保存在显示配置中，而该显示配置在放置飞行线之前已保存。包含注释飞行线的显示配置应该使用其他显示配置名称保存。

4. 选择显示配置命令 。

5. 单击新建。输入注释，然后单击确定。单击关闭。

   注释:

   包含注释飞行线的显示配置已保存。

删除注释飞行线并将其替换为新的注释飞行线。

1. 在爆炸路径查找器中，选择“飞行线 3”。

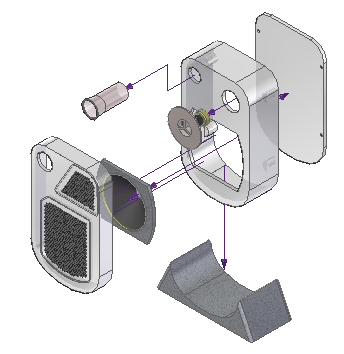

2. 删除“飞行线 3”。



   注释:

   删除的飞行线曾与零件 grate2_1.par 相连。

3. 选择拖动部件命令 。

4. 选择 grate2_1.par，然后选择接受。

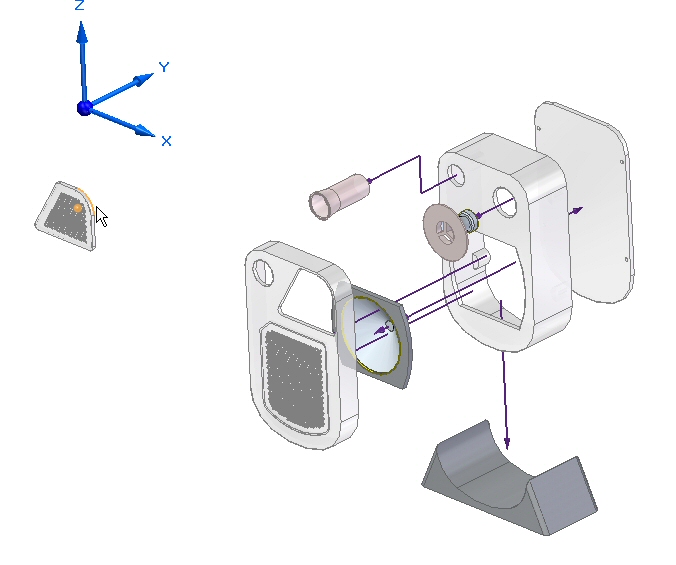

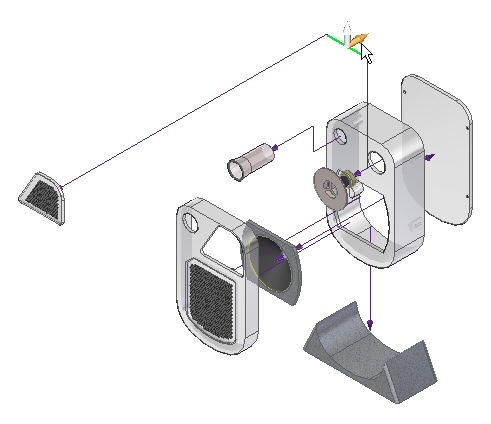

5. 移动 grate2_1.par ，即在 Y 方向上移动 –300 mm，X 方向上移动 –100 mm，Z 方向上移动 200 mm。



6. 将创建新的注释飞行线。选择绘图命令 。

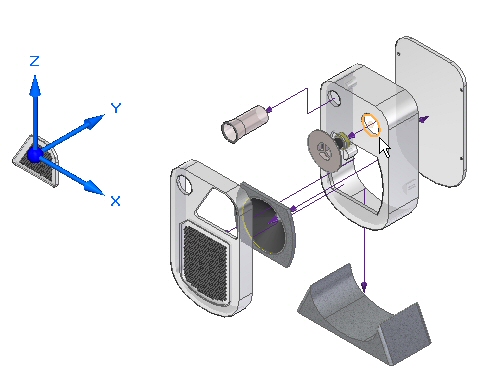

7. 要确定飞行线的起点，单击显示的圆。



8. 要确定飞行线的末端，单击显示的圆。

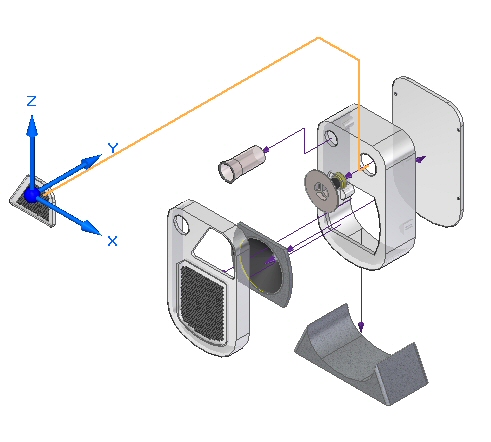

9. 单击上一绘图和下一绘图按钮，即可得到显示的结果。依次单击完成、取消。





   此时，将创建注释飞行线。



重新定位注释飞行线。

1. 选择修改命令 。

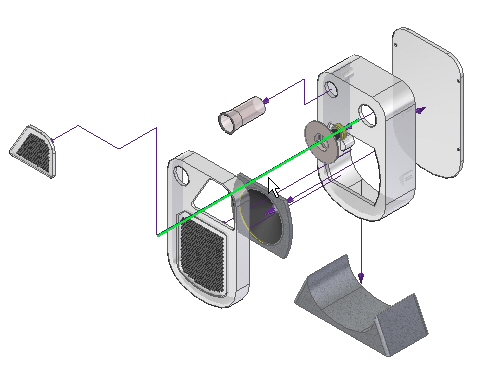

2. 选择区段手柄，如图所示。

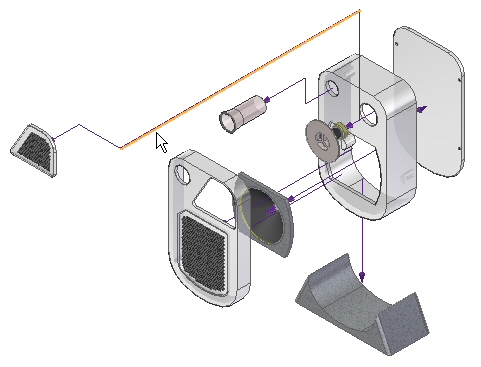

3. 将区段拖到如图所示的大致位置。



4. 选择分割飞行线命令 。

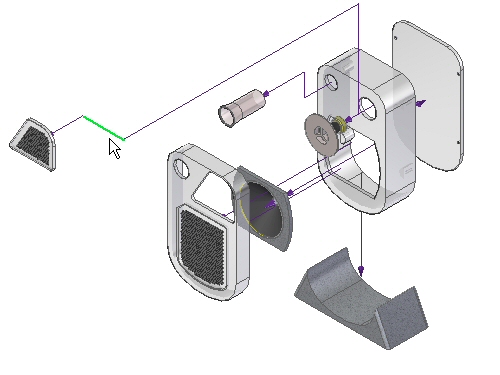

5. 选择如图所示的大致位置的飞行线。



6. 选择修改命令 。

7. 选择区段手柄，如图所示。



8. 将区段拖到如图所示的大致位置。



9. 保存显示配置。



10. 关闭 ERA，并保存装配。



为爆炸图创建图纸。

1. 单击 QY CAD 应用程序按钮。然后单击新建→创建活动模型的图纸。系统提示是否使用默认模板时单击确定，并运行图纸视图向导。

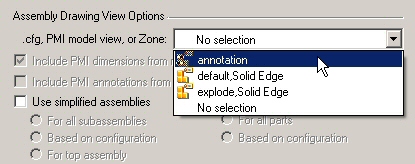

2. 选择图纸视图选项命令。选择图纸视图向导内名为注释的显示配置。

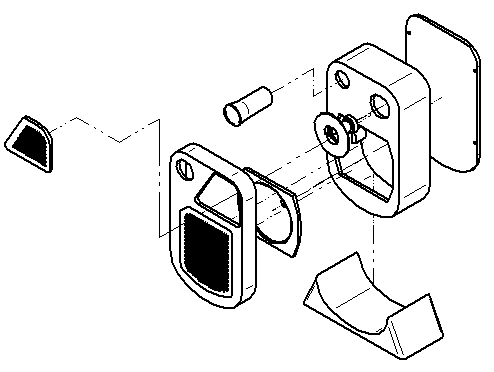

3. 将爆炸图放在图纸上。



4. 保存并关闭所有文件。本练习到此结束。

练习小结

在本练习中，使用爆炸-渲染-动画应用程序完成以下操作：

• 修改事件飞行线。

• 创建并修改注释飞行线。

• 删除注释飞行线。

• 分割注释飞行线，然后对其进行修改。

• 将爆炸图放置在图纸上。

• 单击本练习窗口右上角的“关闭”按钮。

测试您的知识：操控爆炸装配中的飞行线

回答以下问题：

1. 事件飞行线和注释飞行线之间有何区别？

2. 能否将注释飞行线存储到显示配置中？

3. 注释流线是否可以分割以及区段是否可以修改？

答案

1. 事件流线和注释流线之间有何区别？

   事件流线控制着动画播放爆炸事件，由爆炸命令创建。然后，放置流线会转化为可用于工程图环境的注释流线。

2. 能否将注释流线存储到显示配置中？

   注释流线必须存储于显示配置中，这样稍后才能将其放置在图纸上。

3. 注释流线是否可以分割以及区段是否可以修改？

   可以将注释流线分割为区段，并且可以将每个区段都拖至新的位置。

---
