练习：在装配中生成阵列

练习：装配阵列

本练习的目的是演示如何在装配中创建零件阵列。

在本练习中，您将使用不同的选项来创建装配阵列。

单击此处下载练习文件。

在零件中创建孔特征的阵列

将在零件中创建一个阵列，该阵列随后会用于在装配中定位紧固件。

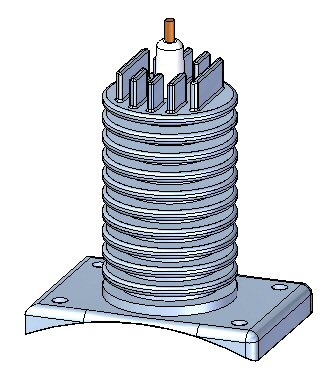

1. 在包含练习的文件夹中打开零件 cylinder_01.par。

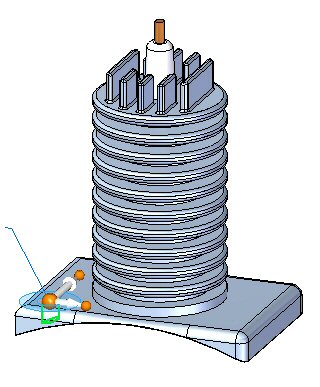

2. 在路径查找器中，选择所示的除料。



3. 在主页选项卡的阵列组中，单击矩形阵列命令 。

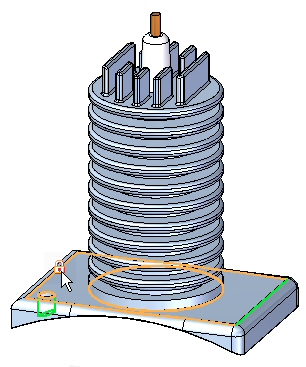

4. 提示选择面或参考平面时，请在所示的面上选择锁定图标。

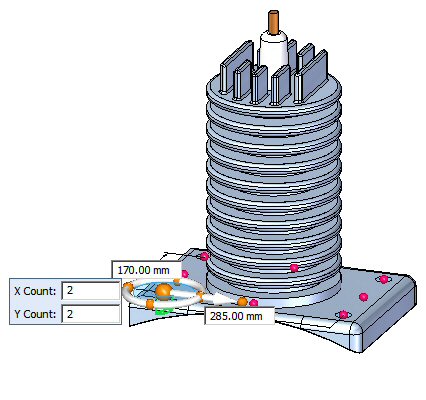

5. 按图所示指向形状，并将参数设置为：

   • 阵列类型：适合

   • X 向个数：2

   • Y 向个数：2

   • X 距离：285.00

   • Y 距离：170.00

   注释:

   可以使用 Tab 键将焦点移动到下一个字段。



   注释:

   如果设置参数后阵列方向改变，请使用方向盘更改阵列的方向。

6. 接受阵列。

7. 保存并关闭 cylinder_01.par。



   注释:

   保存零件非常重要。所创建的阵列将用于本练习接下来的步骤中。

在装配中放置紧固件的阵列

以下将使用零件中阵列的参考特征来放置紧固件。

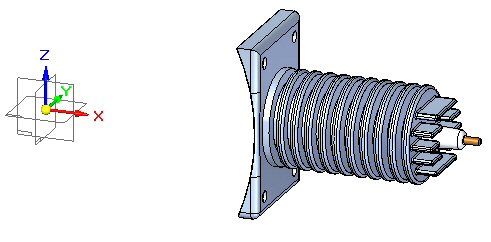

1. 打开装配 rotary_engine.asm，并使所有零件处于活动状态。



2. 拖动紧固件 25mm_fastner.par，并将其置于零件阵列的参考特征中，如图所示。



3. 在主页选项卡的阵列组中，单击阵列命令 。

4. 当提示您选择要包括在阵列中的零件时，请选择所示紧固件，并接受该紧固件。



5. 提示单击包含阵列的零件或草图时，请单击零件 cylinder_01.par，如图所示。



6. 当提示您单击阵列时，请选择整个阵列，如图所示。



7. 单击完成以接受阵列。阵列得以放置。



从装配布局草图中创建装配阵列

1. 在主页选项卡的草图组中，选择草图命令 。

2. 选择前参考平面，放置草图。

3. 通过单击工具→边定位→同级，确保已启用同级边定位。

4. 在主页选项卡的特征组中，选择圆形阵列命令 。

5. 确保设置整圆选项 。

6. 将个数设置为 4。

7. 将圆心放置在原点。

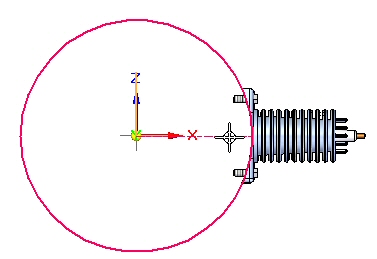

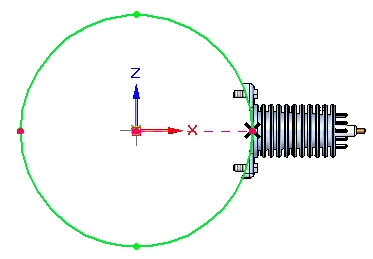

8. 放置一个半径为 450 mm 的圆，使其圆心在如图所示指向的参考平面的原点上。

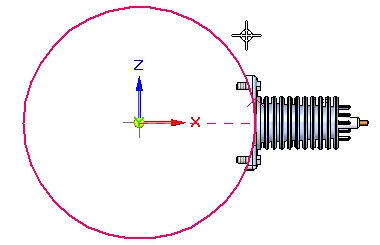

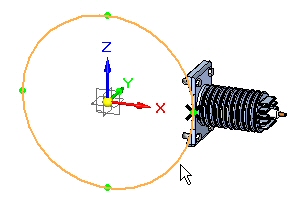

9. 当提示您单击圆弧方向时，请按图所示在零件上方单击。

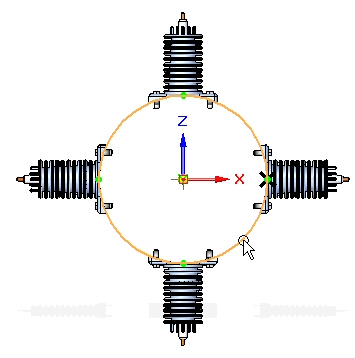

10. 于是便会创建阵列圆。



11. 单击关闭草图 ，然后单击完成。

12. 在主页选项卡→阵列组中，选择阵列命令 。

13. 当软件提示您在阵列中选择零件时，请按图所示单击路径查找器中的零件，并接受该零件。



14. 当提示您选择包含阵列的零件或草图时，请选择草图，如图所示。



15. 当提示您单击阵列时，请单击圆，如图所示。

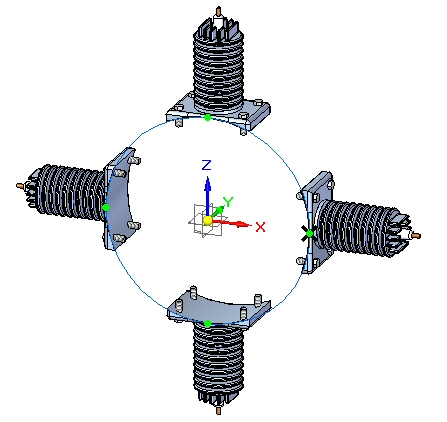

16. 单击完成，创建阵列。



修改阵列

1. 选择草图，然后单击编辑轮廓 。

2. 选择阵列圆，如图所示。

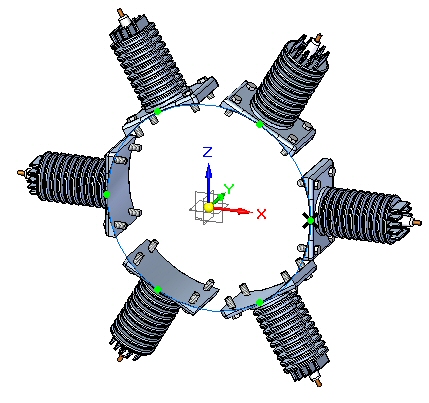

3. 将个数设置为 6。关闭草图，然后单击完成。

4. 在路径查找器中选择阵列。单击编辑定义，然后单击完成以重新计算阵列。



抑制阵列事例

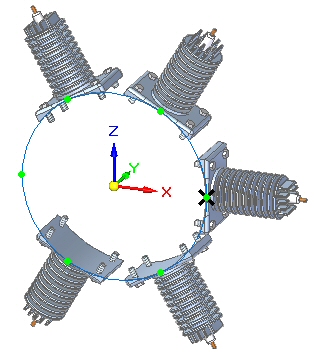

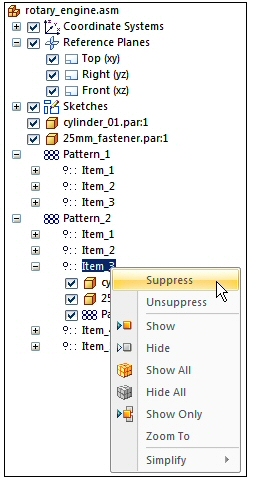

1. 在路径查找器中，右键单击阵列中的 item_3，然后单击抑制。



2. Item_3 已抑制，如图所示。



   事例已抑制。

从报告中排除阵列事例

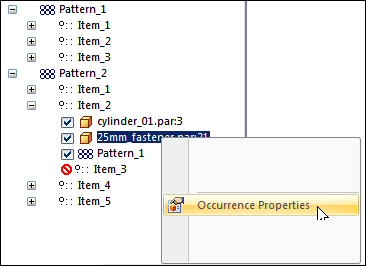

1. 在路径查找器中，右键单击阵列的 item_2 中的 25mm_fastener.par，然后单击事例属性。



2. 在报告/零件明细表列中设置否。



   该项将从装配报告和工程图零件明细表中移除。

总结

在本练习中，您已了解可用于生成装配阵列的一些选项。

• 单击本练习窗口右上角的关闭按钮。

测试您的知识：在装配中生成阵列

回答以下问题：

1. 指出在装配中控制部件阵列放置的两种实体。

2. 如何抑制装配阵列的某一个事例？

3. 如何将属于装配阵列的部件从装配和工程图报告中排除？

答案

1. 指出在装配中控制部件阵列放置的两种实体。

   装配部件的阵列可以由装配草图控制，也可以由放置在装配中的某个部件中的阵列控制。

2. 如何抑制装配阵列的某一个事例？

   右键单击路径查找器中的项事例，然后单击“抑制”。

3. 如何将属于装配阵列的部件从装配和工程图报告中排除？

   右键单击路径查找器中的事例，然后单击“事例属性”。

---
