编辑装配中的零件

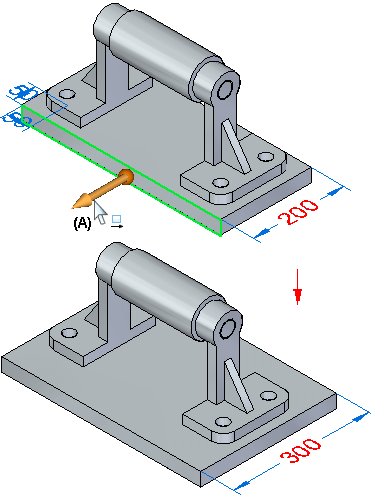

在装配中工作时，您可以从装配文档执行一部分零件编辑操作。例如，在选择选项菜单中将选择工具准则设置为面优先级后，在装配文档中操作时可以使用方向盘 (A) 移动零件面。
某些类型的编辑操作要求您先原位激活或打开零件文档。
在选择选项菜单中将选择工具准则设置为面优先级之后，在装配中操作时可以执行以下类型的同步零件编辑操作：
-
使用方向盘移动模型面和特征。
-
编辑尺寸。
-
使用“相关”命令定义面之间的关系。
-
编辑实时剖面中的元素。
-
执行某些类型的特征定义编辑。
在选择选项菜单中将选择工具准则设置为面优先级之后，在装配中操作时可以执行以下类型的顺序建模零件编辑操作：
-
拉伸
-
旋转拉伸
-
旋转除料
-
孔、螺纹
-
倒圆、折弯、倒斜角
-
工程图
-
薄壁、肋板、网格筋、止口、通风口、螺钉柱。
-
扫掠、放样、螺旋、法向（添加和剪切）。
-
阵列、弯曲阵列、镜像复制特征、镜像复制零件。
-
移动面、旋转面、删除面、删除倒圆、删除孔、调整倒圆大小和调整孔大小。
-
曲面和曲线
-
平面和草图。
-
简化特征。
在选择选项菜单中将选择工具准则设置为面优先级之后，在装配中操作时可以执行以下类型的顺序建模钣金编辑操作：
-
弯边、反向弯边、卷边
-
凹坑、百叶窗、冲压除料、加强筋、角撑板、折弯成形交叉线蚀刻。
-
孔
-
剪切、法向除料
-
折弯、展开、重新折弯、二次折弯
-
倒角、倒斜角
-
使用方向盘移动模型面和特征。
-
编辑尺寸。
-
使用“相关”命令定义面之间的关系。
-
编辑实时剖面中的元素。
-
执行某些类型的特征定义编辑。
编辑装配中的顺序建模特征时，会自动发生原位激活。编辑完成后，必须单击“关闭并返回”以保存更改，然后返回到装配。
通过动态编辑从装配层修改部件
使用面优先级时，在装配部件中使用的尺寸可以通过选择该部件进行显示和编辑。
移动模型面
在装配中操作时，可以使用方向盘工具移动或旋转同步零件上的面和特征。可以使用选择选项菜单上的“面优先级”选项，以便先选择面。
移动或旋转装配中同步零件上的面或特征时，设计意图面板找不到正移动元素和装配中其他零件间的关系。如果正在编辑的零件在装配的关联外，设计意图面板的行为将完全正常。
编辑尺寸
选择要编辑的面时，可以编辑模型尺寸。选择模型面时，任何附加到面的尺寸将自动显示。然后可以选择和编辑尺寸。在装配中工作时，不能以任何其他方式显示或隐藏模型尺寸。
编辑实时剖面元素
通过使用 2D 方向盘移动零件的实时剖面元素，可以在装配中编辑零件。要显示零件的实时剖面，则在选中零件时使用快捷菜单上的显示/隐藏部件实时剖面命令。
编辑制造的特征的特征定义
您可以执行有限的一部分特征定义编辑操作，具体取决于您要编辑的特征类型。例如，在装配中工作时，可以在零件文档中编辑孔特征的各个方面。对于钣金文档中的制造的特征，只能使用方向盘移动特征。要执行其他类型的编辑，您必须先原位激活零件或钣金文档。
