注释对齐形状命令条

设置用来创建和修改注释对齐形状的选项。

属性

访问“对齐形状属性”对话框。

封闭

绘制一个最少三条边的封闭线性形状，例如三角形、多边形或矩形。

在绘制过程中，如果接触到现有的注释，它们会被新形状收集并附加到新形状上。还可以通过将现有的对齐形状拖到注释上来收集注释。

修改对齐形状时此选项不可用。

均匀

选择后，指定注释在对齐形状上的间距是均匀的。取消选择后，指定不均匀间距。

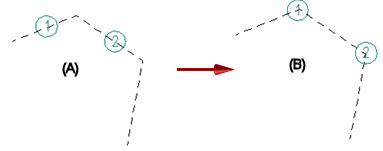

如果将不均匀间距 (A) 改为均匀间距 (B)，则会重新排列现有的注释。

如果从均匀间距改为不均匀间距，则不会有任何影响。

注释:

选择不均匀间距时，可以使用“对齐形状属性”对话框“常规”选项卡中的“最小间距”选项定义最小间距值，以防止注释之间位置过近。

图纸视图

将现有的图纸视图与创建的对齐形状关联。这样可以使对齐形状随图纸视图一起移动。如果关联图纸视图的比例发生变化，对齐形状的比例会随之变化。

修改对齐形状时此选项不可用。

顺序

指定项符号标注在图纸中的排列顺序。当修改与某个图纸视图关联且附加了项符号标注的对齐形状时，此选项可用。

使用此选项可重新排列项符号标注，使它们与相关联零件明细表中的项号匹配。

无

这是默认选项。

顺时针

指定项符号标注按顺时针顺序排列在图纸视图周围。

默认起始位置是装配图纸视图的左上角。可以使用“起始符号标注”选项指定其他符号标注作为顺时针排序的起始符号标注。

逆时针

指定项符号标注按逆时针顺序排列在图纸视图周围。

默认起始位置是装配图纸视图的左上角。可以使用“起始符号标注”选项指定其他符号标注作为逆时针排序的起始符号标注。

起始符号标注

按项号顺序指定自动符号标注顺时针或逆时针排序的起始符号标注。选择起始符号标注后，符号标注顺序会自动更新。

---
