表面纹理符号命令

表面纹理符号命令用来放置符合常用工程制图标准的表面纹理符号。表面纹理符号表示表面上的平滑度或粗糙度。可以设置一些选项来控制您要放置的表面纹理符号的类型。

支持多行和单行表面纹理符号。

当在制图标准选项卡（QY CAD 选项对话框）上设置了 GOST 焊接符号选项时，也可以将表面纹理符号置于焊接符号上。

注释:

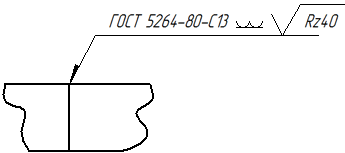

要确保架线在注释文本的全长方向延伸，可以在尺寸样式对话框注释选项卡上的符号上划线延伸选项中输入一个非零值。在下图所示的第一个表面纹理符号中，线长默认值是 0.0。
