操控标注
放置标注后，可以使用注释手柄调整标注的位置、方向和大小。标注手柄在您选择标注后才显示。
对于随内容更改大小的可变宽度标注，显示以下手柄：
对于固定宽度标注，将显示一个额外的手柄：
| 手柄位置 | 目的 |
| (A) 连接手柄 | 沿有注释的元素移动指引线的起点。 按住 <Alt> 断开指引线并移除关联。 按住 <Alt+Ctrl> 可断开指引线的连接，但仍保留关联性。使用此选项可以保留孔标注和其他特征标注中的模型派生信息。 |

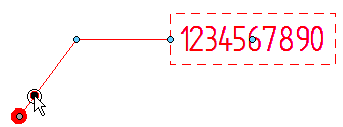

| (B) 端符手柄 |
|
| (C) 指引线编辑手柄 | 通过移动折线随意移动标注文本。 更改指引线长度和方向。虚线表示对齐方向。
将顶点插入指引线中会添加编辑点。 |
| (D) 折线编辑手柄 | 延长或缩短折线。
将标注和折线翻转到指引线的另一侧。
要翻转没有指引线的标注，可以开启指引线和折线，拖动标注，然后再关闭指引线和折线。 |
| (E) 移动手柄 | 即使在没有指引线或折线时也可随意移动标注。
|
| (F) 标注大小调整手柄 | 更改标注宽度。 仅在使用固定宽度标注时可用。
|
显示端符列表供您更改端符类型。
